CLIP TOP Πλαϊνό/παχύ μεντεσές πόρτας 95°/16 Βιδωτός
CLIP TOP Πλαϊνό/παχύ μεντεσές πόρτας 95°/16 Βιδωτός

CLIP TOP Πλαϊνό/παχύ μεντεσές πόρτας 95°/16 Βιδωτός

04-1000-07-3

CLIP top Πλαϊνό/παχύ μεντεσές πόρτας 95°, Πάτημα 16 mm, Κεφάλι μεντεσέ: Βιδωτό

Συνδεθείτε για τιμές και διαθεσιμότητα

  • Χαρτοκιβωτιο

Σημείωση:
Οι φωτογραφίες ενδέχεται να μην μπορούν να αποδώσουν με ακρίβεια τις υφές και τη χρωματική απεικόνιση των προϊόντων.

Τεχνικό Εγχειρίδιο 03805303

Περιγραφή

CLIP top Πλαϊνό/παχύ μεντεσές πόρτας 71T9550

Γωνία ανοίγματος: 95°

Γόνατο: Εφαρμογή επένδυσης

Συναρμολόγηση κεφαλιού: Βιδωτό

Υλικό κεφαλιού: Ατσάλινο

Μηχανισμός Κλεισίματος: με ελατήριο

Πλευρική ρύθμιση: +/- 2 mm

Ρύθμιση βάθους: συν 3/μείον 2 mm, κατάλληλο με σπειροειδή βίδα

Τεχνικά χαρακτηριστικά

Εφαρμογή Πλαϊνό/παχύ μεντεσές πόρτας
Γόνατο Εφαρμογή επένδυσης
Γωνία ανοίγματος 95°
Μηχανισμός Κλεισίματος Με ελατήριο
Τύπος καλύμματος Ορθογώνιο, οριζόντιο, κεντρική στερέωση
Τύπος καλύμματος 2 Με ορθογώνια φαλτσογωνία και παράκεντρη στερέωση
Υλικό κεφαλιού Ατσάλινο
Φινίρισμα κεφαλιού Επινικελωμένο
Συναρμολόγηση κεφαλιού Βιδωτό

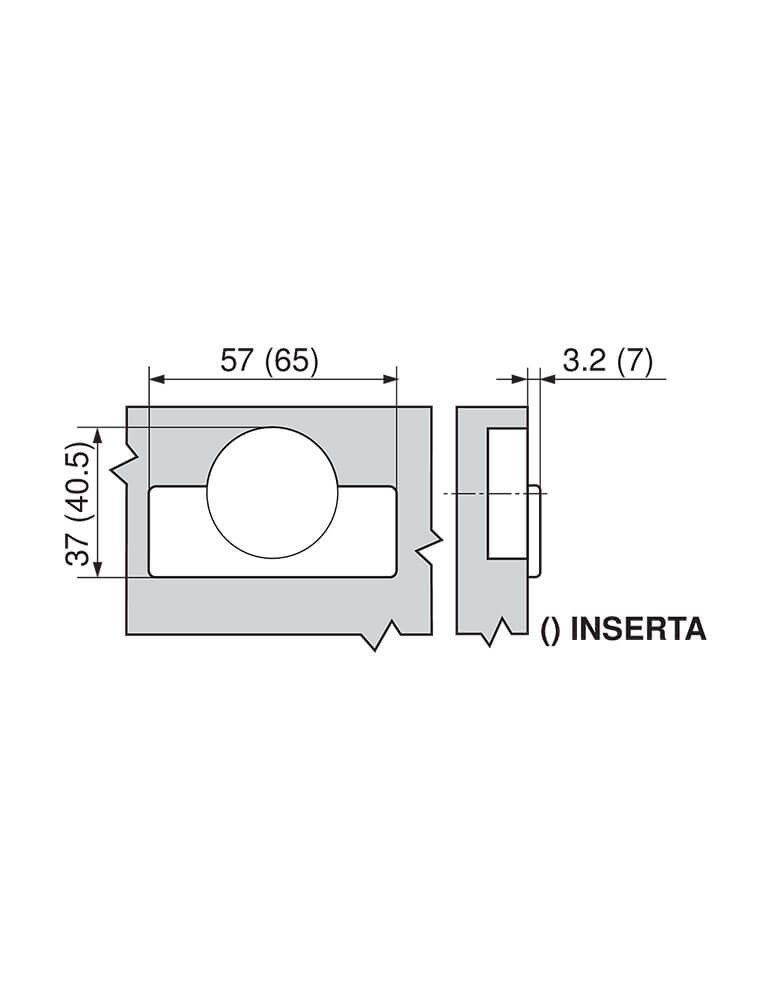

Πλάτος φλάντζας 57 mm
Μήκος φλάντζας 20 mm
Ύψος φλάντζας 3.2 mm
Διάμετρος τρυπήματος κεφαλιού μεντεσέ 35 mm
Απόσταση μεταξύ των τρυπημάτων 45 mm
Έκκεντρη θέση των τρυπών βιδώματος στο κεφάλι του μεντεσέ 9.5 mm
Πάχος τρυπήματος κεφαλιού 12.3 mm
Ελάχιστη απόσταση τρυπήματος 3 mm
Μέγιστη απόσταση τρυπήματος 7 mm
Υλικό μπράτσου Ατσάλι
Φινίρισμα βραχίονα Επινικελωμένο
Μέτρηση επικάλυψης (ύψος μπράτσου μεντεσέ) 22 mm
Δεδομένη διάσταση / εργοστασιακή ρύθμιση 11 mm
Τύπος πλευρικής ρύθμισης Με βίδα
Πλευρική ρύθμιση +/- 2 mm
Τύπος ρύθμισης βάθους Κατάλληλο με σπειροειδή βίδα
Ρύθμιση βάθους Συν 3 / Μείον 2 mm
Κενό 1.5 mm
Συσκευασία στοιχείου 1 τεμ
Συσκευασία Συσκευασία βιομηχανίας

Λεπτομέρειες προϊόντος

04-1000-07-3
  • Χαρτοκιβωτιο
