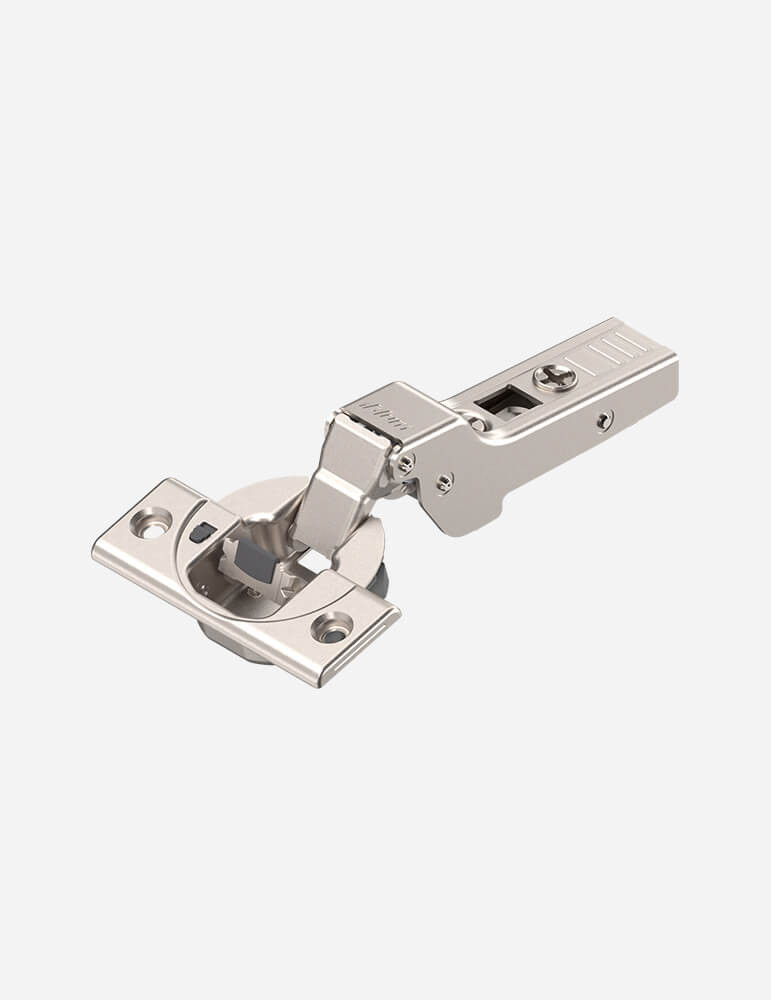

CLIP TOP BLUMOTION κανονικός μεντεσές 107°/8 Βιδωτός
CLIP TOP BLUMOTION κανονικός μεντεσές 107°/8 Βιδωτός

CLIP TOP BLUMOTION κανονικός μεντεσές 107°/8 Βιδωτός

04-1000-08-7

CLIP top BLUMOTION κανονικός μεντεσές 107°, Πάτημα 8 mm, Κεφάλι μεντεσέ: Βιδωτό, Επινικελωμένο

Συνδεθείτε για τιμές και διαθεσιμότητα

  • Χαρτοκιβωτιο

Σημείωση:
Οι φωτογραφίες ενδέχεται να μην μπορούν να αποδώσουν με ακρίβεια τις υφές και τη χρωματική απεικόνιση των προϊόντων.

Περιγραφή

CLIP top BLUMOTION κανονικός μεντεσές 75B1650

Γωνία ανοίγματος: 107°

Γόνατο: Διπλή εφαρμογή

BLUMOTION

Συναρμολόγηση κεφαλιού: Βιδωτό

Υλικό κεφαλιού: Ατσάλινο

Μηχανισμός Κλεισίματος: με ελατήριο

Πλευρική ρύθμιση: +/- 2 mm

Ρύθμιση βάθους: συν 3/μείον 2 mm, Κατάλληλο με σπειροειδή βίδα

Τεχνικά χαρακτηριστικά

Εφαρμογή Κανονικός μεντεσές
Γόνατο Ένθετη εφαρμογή
Γωνία ανοίγματος 107°
Μηχανισμός Κλεισίματος Με ελατήριο
Μεταβλητή μεντεσέ Με ενσωματωμένο BLUMOTION
Τύπος καλύμματος 1 Ορθογώνιο, με σπάσιμο ακτίνας R10, παράκεντρη στερέωση
Τύπος καλύμματος 2 Ορθογ., με σπάσιμο R9.2, καμπύλες πλευρικές άκρες, παράκεντρη στερέωση
Τύπος καλύμματος 3 Κάλυμμα κεφαλής, ορθογώνιο, με φαλτσογωνία, πλάτος 22,85 mm
Υλικό κεφαλιού Ατσάλινο
Φινίρισμα κεφαλιού Επινικελωμένο
Συναρμολόγηση κεφαλιού EXPANDO
Πλάτος φλάντζας 57 mm
Μήκος φλάντζας 22 mm
Ύψος φλάντζας 3.2 mm
Διάμετρος τρυπήματος κεφαλιού μεντεσέ 35 mm
Διάμετρος τρυπών στήριξης 8 mm
Απόσταση μεταξύ των τρυπημάτων 45 mm
Έκκεντρη θέση των τρυπών βιδώματος 9.5 mm
Πάχος τρυπήματος κεφαλιού 11.5 mm
Ελάχιστη απόσταση τρυπήματος 3 mm
Μέγιστη απόσταση τρυπήματος 6 mm
Υλικό μπράτσου Ατσάλι
Φινίρισμα βραχίονα Επινικελωμένο
Μέτρηση επικάλυψης (ύψος μπράτσου) 40 mm
Δεδομένη διάσταση / εργοστασιακή ρύθμιση -7 mm
Τύπος πλευρικής ρύθμισης Με βίδα
Πλευρική ρύθμιση +/- 2 mm
Τύπος ρύθμισης βάθους Κατάλληλο με σπειροειδή βίδα
Ρύθμιση βάθους Συν 3 / Μείον 2 mm
Κενό 1.5 mm
Συσκευασία στοιχείου 1 τεμ
Συσκευασία Συσκευασία βιομηχανίας

Λεπτομέρειες προϊόντος

04-1000-08-7
  • Χαρτοκιβωτιο
