04-1000-05-7

CLIP top κανονικός μεντεσές 107°, Πάτημα 0 mm, χωρίς ελατήριο, Κεφάλι μεντεσέ: Βιδωτό

Συνδεθείτε για τιμές και διαθεσιμότητα

  • Χαρτοκιβωτιο

Σημείωση:
Οι φωτογραφίες ενδέχεται να μην μπορούν να αποδώσουν με ακρίβεια τις υφές και τη χρωματική απεικόνιση των προϊόντων.

Περιγραφή

CLIP top κανονικός μεντεσές 74T1750.TL

Γωνία ανοίγματος: 107°

Γόνατο: Ένθετη εφαρμογή

Συναρμολόγηση κεφαλιού: Βιδωτό

Υλικό κεφαλιού: Ατσάλινο

Μηχανισμός Κλεισίματος: χωρίς ελατήριο

Πλευρική ρύθμιση: +/- 2 mm

Ρύθμιση βάθους: συν 3/μείον 2 mm, κατάλληλο με σπειροειδή βίδα

Τεχνικά χαρακτηριστικά

Εφαρμογή Κανονικός μεντεσές
Γόνατο Ένθετη εφαρμογή
Γωνία ανοίγματος 107
Μηχανισμός Κλεισίματος Χωρίς ελατήριο
Μεταβλητή μεντεσέ Ειδικός εκτεινόμενος μοχλός
Μεταβλητή μεντεσέ Με τρεις ελεύθερες κινήσεις για TIP-ON
Τύπος καλύμματος Ορθογώνιο, με σπάσιμο ακτίνας R10, παράκεντρη στερέωση
Τύπος καλύμματος Ορθογώνιο, με σπάσιμο R9.2, καμπύλες πλευρικές άκρες, παράκεντρη στερέωση
Υλικό κεφαλιού Ατσάλινο
Φινίρισμα κεφαλιού Επινικελωμένο
Συναρμολόγηση κεφαλιού Βιδωτό
Πλάτος φλάντζας 57
Μήκος φλάντζας 20
Ύψος φλάντζας 3.2

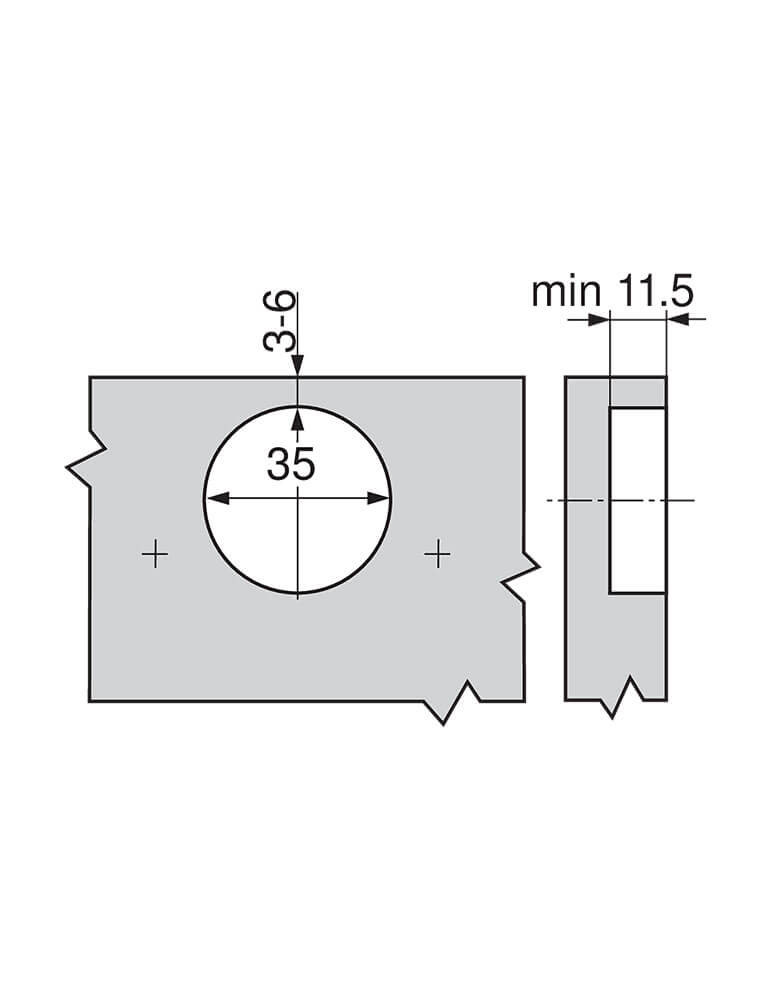

Διάμετρος τρυπήματος κεφαλιού μεντεσέ 35
Απόσταση μεταξύ των τρυπημάτων 45
Έκκεντρη θέση των τρυπών βιδώματος στο κεφάλι του μεντεσέ 9.5
Πάχος τρυπήματος κεφαλιού 11.5
Ελάχιστη απόσταση τρυπήματος 3
Μέγιστη απόσταση τρυπήματος 6
Υλικό μπράτσου Ατσάλι
Φινίρισμα βραχίονα Επινικελωμένο
Μέτρηση επικάλυψης (ύψος μπράτσου μεντεσέ) 40
Δεδομένη διάσταση / εργοστασιακή ρύθμιση -7
Τύπος πλευρικής ρύθμισης Με βίδα
Πλευρική ρύθμιση +/- 2 mm
Τύπος ρύθμισης βάθους Κατάλληλο με σπειροειδή βίδα
Ρύθμιση βάθους Συν 3/μείον 2 mm
Κενό 1.5
Συσκευσία στοιχείου 1 τεμ
Συσκευασία Συσκευασία εμπορίου

Λεπτομέρειες προϊόντος

04-1000-05-7
  • Χαρτοκιβωτιο
